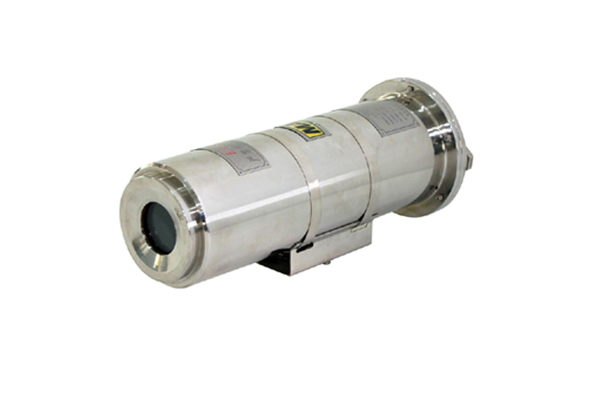

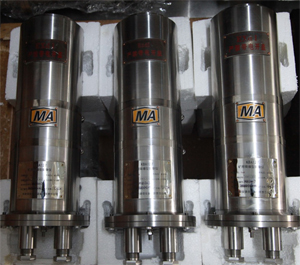

KBA127礦用隔爆型攝像儀（以下簡稱攝像儀）為礦用隔爆型電氣設備，防護等級達到IP54級，適用于煤礦井下有甲烷和煤塵等爆炸性混合物，但無破壞絕緣的腐蝕性氣體的環境。它將普通工業電視技術、光纖技術合二為一，可以真實的反映現場的各種情況。



  制式NTSC,PAL
  掃描方式2：1隔行掃描
  圖像傳感器1/2″CCD
  同步系統內同步
  視頻輸出復合視頻，1Vp-p，75Ω
  線數570線
  最低照度0.0003Lux，F(xiàn)1.4
  信噪比46dB
  外形尺寸421(L)x159(H)x121(W)mm
  防爆標志ExdⅠ

  供電電源
  工作電壓：AC127V
  輸入視在功率：30VA

  在2Lux環境照度下：
  灰度：7級
  水平清晰度：350TVL

  輸出光信號（在環境照度為150lux～250lux時）
  光接口形式：ST
  工作波長：1310nm
  光纖模式：?jiǎn)文?br />   光信號功率（dBm）：-10～0
  光信號類別：視頻光信號

  防護等級：IP54



  1、攝像儀和電源設計在同一個隔爆機殼內，整體集成度高，便于安裝和維護；

  2、選用日本瓦特公司的微型攝像機，高清晰度，低照度，最低照度可達到0.0003Lux、F1.4，在極弱的光線下也可高清晰顯示圖像；

  3、高品質的電源模塊由長期從事軍工電源研發生產的廠家特別定制，85V～265V寬頻輸入，高可靠性，能適應各種復雜的電網環境；

  4、產品采用行業最新的設計標準，通過“國家安全生產常州礦用通訊監控設備檢測檢驗中心”檢測，各項技術參數均超過現有檢測設備的最高標準；

  5、外殼采用304不銹鋼，具有優良的不銹耐腐蝕性能和較好的抗晶間腐蝕性能，光纖接入，傳輸距離不受限制。
